大口徑超聲波流量計是一種非接觸式儀表，它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。大口徑超聲波流量計的測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤其可以解決其它儀表不能的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。
　　大口徑超聲波流量計正確選型才能保證超聲波流量計更好的使用 。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定，使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。
　　1、精密功能檢查
　　精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。
　　2、可測量的介質
　　測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否，在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
　　超聲波流量計的種類分為以下幾種
　　●插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
　　●管段式超聲流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
　　●外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。

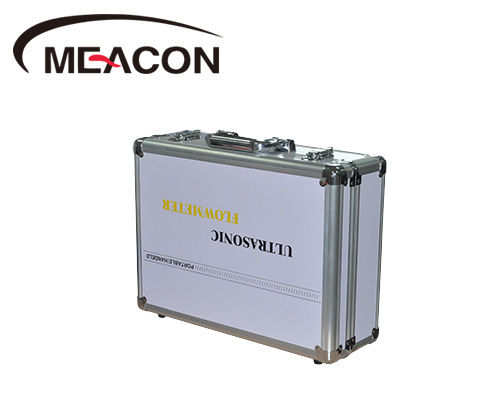

　　●便攜式超聲流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
　　● 手持式超聲流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
　　● 防爆型超聲流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。
　　那大口徑超聲波流量計安裝需要注意什么呢？
　　安裝細解
　　超聲波流量計在安裝之前應了解現場情況，包括：
　　1．安裝傳感器處距主機距離為多少；
　　2．管道材質、管壁厚度及管徑；
　　3．管道年限；
　　4．流體類型、是否含有雜質、氣泡以及是否滿管；
　　5．流體溫度；
　　6．安裝現場是否有干擾源（如變頻、強磁場等）；
　　7．主機安放處四季溫度；
　　8．使用的電源電壓是否穩定；
　　9．是否需要遠傳信號及種類；
　　根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。
　　安裝位置
　　選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：
　　1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；
　　2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危?br />　　3、要有足夠長的直管段，安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；
　　4、安裝點上游距水泵應有30D距離；
　　5、流體應充滿管道；
　　6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：
　　安裝方式
　　超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。
　　但是,當D < 200mm而現場情況為下列條件之一者,也可采用Z法安裝：
　　1、當被測量流體濁度高，用V法測量收不到信號或信號很弱時；
　　2、當管道內壁有襯里時；
　　3、當管道使用年限太長且內壁結垢嚴重時；
　　對于管道條件較好者，即使D稍大于200mm，為了提高測量精度，也可采用V法安裝。
　　探頭位置
　　1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離；
　　2、在水平管道上，一般應選擇管道的中部，避開頂部和底部（頂部可能含有氣泡、底部可能有沉淀）；
　　3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
　　Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。
　　管道處理
　　確定探頭位置之后，在兩安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。
　　要求：光澤均勻，無起伏不平，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于探頭粘接。
　　接線
　　探頭與儀表接線
　　探頭（傳感器）
　　探頭根據實際測量管道可分三種：
　　S型傳感器(15~100mm)
　　M型傳感器(50~700mm)
　　L型傳感器(300~6000mm)
　　微調探頭
　　接完線后把探頭內部用硅膠注滿，放置半小時，然后用硅膠和卡具把探頭固定到打磨好的管道上（注意探頭方向，引線端向外），然后觀察儀表的信號強度、良度與傳輸時間比，如發現不好，則細微調整探頭位置，直到儀表的信號達到規定的范圍之內：
　?。ㄐ盘枏?qiáng)度：一般應大于6.5，少數可根據現場具體情況另定。）
　?。ㄐ盘柫级龋旱头逯狄话銥?～14，高峰值一般為25～80。）
　　（傳輸時間比：在100±4范圍之內，此值必須穩定。）
　　了解完大口徑流量計的安裝，我們還需要知道大口徑超聲波流量計使用中的常見問題和解決方法。
　　1、超聲波流量計探頭使用一段時間，會出現不定期的報警。尤其是輸送介質雜質較多時，這種問題會較常見。
　　解決辦法：定期清理探頭(建議一年清理一次)。
　　2、超聲波流量計輸送介質含有水等液體雜質時，流量計引壓管容易產生積液，氣溫較低時會出現引壓管凍堵現象，尤其在北方地區冬季較常見。
　　解決辦法：對引壓管進行吹掃或加電伴熱
　　3、超聲波流量計對管道的要求非常嚴格 不能有異響 否則會影響測量誤差很大
　　超聲波在傳播過程中，由于受介質和介質中雜質的阻礙或吸收，其強度會產生衰減。不論是超聲波流量計還是超聲波物位計，對所接受的聲波強度都有一定要求，所以都要對各種衰減進行抑制。
　　4、瞬時流量波動大?
　　信號強度大,本身測量流體波動大.
　　解決方法:調整好探頭位置,提高信號強度,保證信號強度穩定,如本身流體波動大,則位置不好,重新選點,確保前10D后5D的工況要求.
　　5、外夾式超聲波流量計信號低?
　　這個取決于儀表本身的技術含量,經過現場大量的測試實例證明,像管道時間長,結垢嚴重,管徑大的問題,艾拓利爾AFTU-2W系列較其他外夾式超聲波流量計,出信號非?？?而且信號很穩定。.
　　解決方法:對于管徑大、結垢嚴重、建議選用品質好的外夾式超聲波流量計，探頭安裝處管道要打磨干凈,用耦合劑或耦合片排除探頭與工件表面之間的空氣，使超聲波能有效地傳入管道內，保證探測面上有足夠的聲強透射率.
　　6、測量介質中偶爾有氣泡產生,用時差法的超聲波流量計是否有影響？
　　今艾拓利爾AFTU-2W系列外夾式超聲波流量計有雙模式,當有氣泡時,可以自動轉入多普勒模式去測量,當氣泡消失時,會自動轉入時差法測量.
　　7、儀表在現場強干擾下無法使用？
　　現場有變頻器或高電壓電纜場強電磁干擾
　　建議：遠離變頻器或高電壓電纜場強電磁干擾
　　8、目前市場上外夾式的超聲波流量計管徑最小能測到多少?溫度最高多少？
　　解答：現在全世界只有艾拓利爾AFTU-2W系列最小管徑能測到6mm,溫度能測到550℃，像測熔鹽和導熱油這類工況，這是其他品牌流量計無法做到的。
　　9、怎樣選擇一款合適的超聲波流量計？
　　解答： 管道材質、管壁厚度及管徑；流體類型、是否含有雜質、氣泡以及是否滿管；流體溫度，流量計類型，是便攜的還是固定在線的。
